 |
|
改性二官聚氨酯丙烯酸酯 可剝離UV樹脂
P-2018T
一、 產(chǎn)品技術(shù)指標(biāo)：
|
項(xiàng) 目 |
指 標(biāo) |
|
外觀 |
微黃透明液體 |
|
固含量（%） |
≥ 98 |
|
官能度 |
2.0 |
|
粘度（cps/30℃） |
70000～100000 |
|
酸值（mgKOH/g） |
≤2 |
二、物性與用途
本產(chǎn)品具有低收縮，高拉伸率(約400%），堅(jiān)韌性好，固化速度快（在LED燈150～200mj/cm2可固化），固化后易剝離，耐高溫（180℃ 1小時(shí)沒殘膠）等特點(diǎn)。推薦應(yīng)用絲印或噴涂于玻璃、金屬基材上可剝離涂層。
三、存放條件：
本品宜用深色不透明鐵桶或含耐腐耐溶劑涂層的容器上儲(chǔ)存及運(yùn)輸。包裝品宜存放于35℃以下陰涼干燥環(huán)境，并避免陽光或熱源。正常情況下保存期限為6個(gè)月。
四、包裝規(guī)格
20/200 Kg鐵桶
測(cè)試配方：
P-2018T: 50%
IBOA單體: 25-30%
ACMO單體: 10-15%
1173引發(fā)劑: 4%
TPO引發(fā)劑: 1%
活性胺: 3%
J-2603： 2%
消泡劑 0.5%

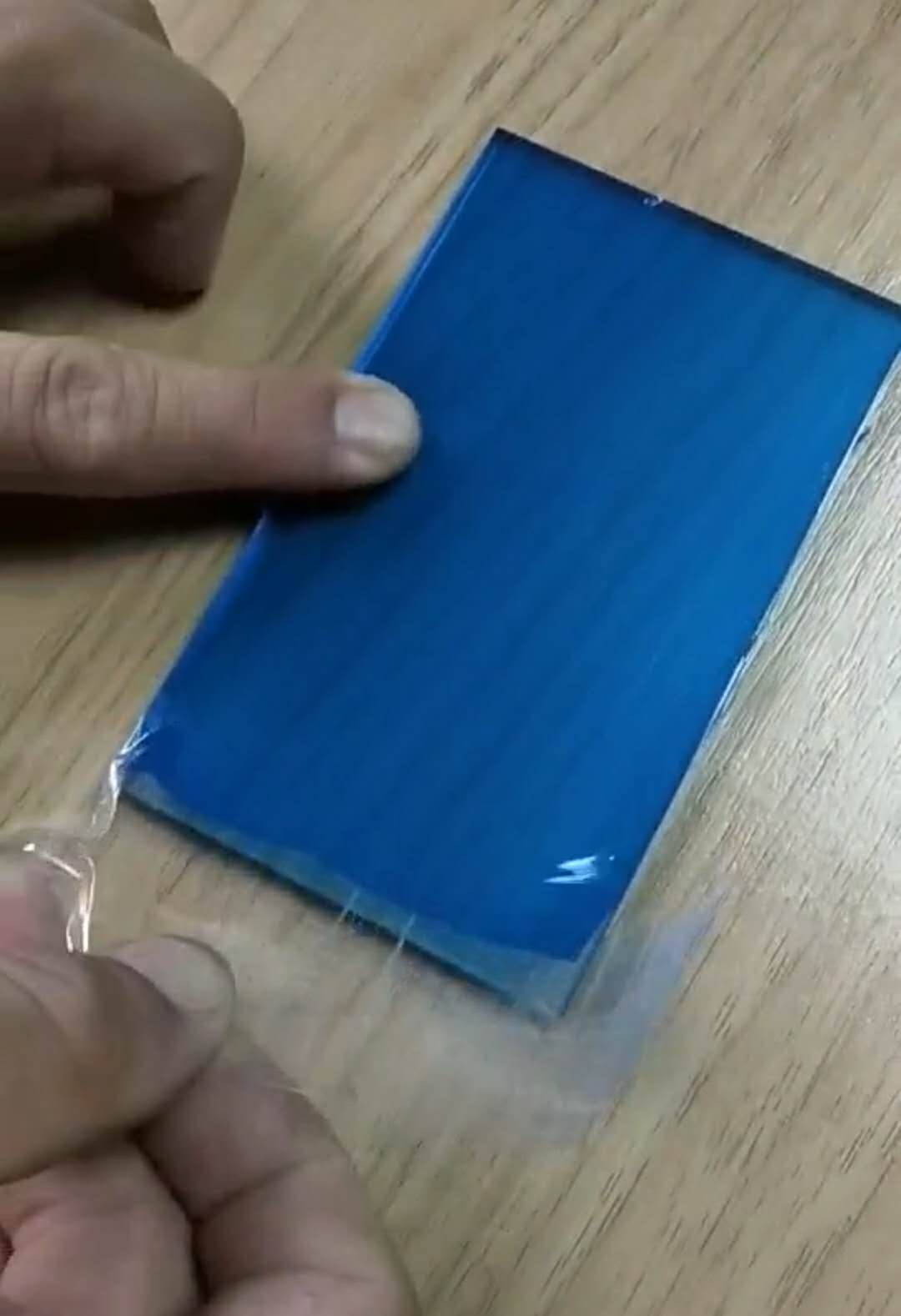

以上配好料，加點(diǎn)藍(lán)色精，1000轉(zhuǎn)/分*15分鐘，用150目或200目網(wǎng)印或輥涂，固化干速條件：UV燈300mj/cm2能量固化。
上一產(chǎn)品：低能量固化 二官能聚氨酯丙烯酸酯 P-8116
下一產(chǎn)品：UV可剝膠樹脂P-2018
